Клапан 15ч14п, 15ч14бр
Клапан 15ч14п, 15ч14бр применяется на трубопроводах для периодического включения или отключения части трубопровода. Применение клапана 15ч14п, 15ч14бр в качестве регулирующего устройства не допускается.
- Наименование — клапан чугунный фланцевый
- Рабочая среда — вода, пар при температуре до 225 °С
- Герметичности затвора — класс А по ГОСТ 9544-2005
- Давление условное PN, МПа (кгс/см²) — 1,6 (16)
- Присоединение к трубопроводу — фланцевое
- Материал корпуса — чугун
- Привод — ручной

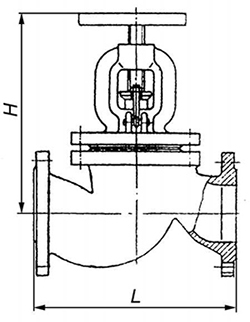

Габаритные и присоединительные размеры
| Диаметр DN, мм | Длина L, мм | Высота H, мм | Масса m, кг |
|---|---|---|---|
| 65 | 290 | 310 | 13,7 |
| 80 | 310 | 350 | 24,0 |
| 100 | 350 | 365 | 30,5 |
| 125 | 400 | 430 | 46,0 |
| 150 | 480 | 450 | 69,5 |
| 200 | 600 | 556 | 103,5 |
