Экономайзер ЭБ

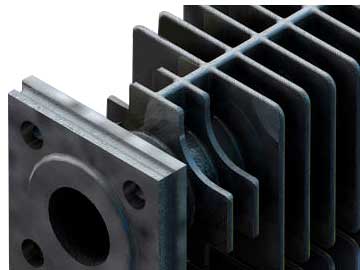

Чугунный экономайзер ЭБ, ЭБ1, ЭБ2


Экономайзеры ЭБ представляют собой трубчатый теплообменник, в котором питательная вода перед поступлением в котел подогревается до температуры 30 – 40 °С ниже температуры кипения, чтобы предотвратить парообразование и гидравлические удары внутри него. Подогрев происходит за счет теплоты уходящих газов, тем самым повышая КПД котельного агрегата.

Чугунные экономайзеры ЭБ поставляют или в виде отдельных деталей со сборкой на месте монтажа, или в виде транспортабельных блоков в облегченной обмуровке с металлической обшивкой.





Модификации

Пример условного обозначения чугунных экономайзеров: ЭБ1-300И(П) – экономайзерный блок с одной колонкой, площадью поверхности нагрева 300 м² газоимпульсной (И) или паровой (П) очисткой.
Типоразмеры – ЭБ2-94И(П); ЭБ2-142И(П); ЭБ2-200И(П); ЭБ2-236И(П); ЭБ1-300И(П); ЭБ1-330И(П); ЭБ1-378И; ЭБ1-646И(П); ЭБ1-708И(П); ЭБ1-808И(П); ЭБТ2- 43.

Экономайзеры ЭБ2-94И(П) – ЭБ2-236И(П) поставляются одним блоком, ЭБ1-300И(П) и ЭБ1-330И(П) – двумя блоками, ЭБ1-646И(П) и ЭБ1-808И(П) – тремя блоками.

Достоинство чугунного экономайзера ЭБ: применение чугуна в поверхностях нагрева и соединительных деталях значительно увеличивает срок службы из-за устойчивости его против коррозии, как по внутренней, так и по внешней поверхности.

Технические характеристики
ЭБ2-94, ЭБ2-142, ЭБ2-200, ЭБ2-236, ЭБ1-300, ЭБ-330, ЭБ1-646, ЭБ2-808



Наименование Экономайзер ЭБ2-94 Экономайзер ЭБ2-142 Экономайзер ЭБ2-200 Экономайзер ЭБ2-236 Экономайзер ЭБ1-300 Экономайзер ЭБ1-330 Экономайзер ЭБ1-646 Экономайзер ЭБ2-808
Поверхность нагрева, м² 94,4 141,6 201,6 236,0 302,4 330,4 646,0 808,0
Число колонок 2 2 2 2 1 1 1 1
Длина экономайзерной трубы, м 2 2 2 2 2 2 3 3
t воды, мин. °С вх./вых. 100/140 100/140 100/140 100/140 100/140 100/140 100/170 100/160
Номинальный расход воды, т/ч 4,4 7,15 7,15 11,0 11,0 17,6 27,5 27,5
Масса, кг 4000 5290 7200 8250 10650 11420 19750 24700
Импульсная камера
Диаметр, мм 159 159 159 159 219 219 219 219
Кол-во 2 2 2 2 2 2 2 2
Тип короба (рекомендуемый)
Топливо – газ, мазут 01 02 03 03 07 07 - 10
Топливо – каменный уголь 04 05 06 06 08 08 09/10 -
Габариты (без импульсной камеры и короба)
Длина, мм 2530 2530 2530 2530 2530 2530 3530 3530
Ширина, мм 870 1180 1485 1785 1178 1328 1620 1620
Высота, мм 1970 1970 1970 1970 3675 3525 3518 4135
Рекомендуемые типы котлов КЕВ-2,5-
14;
КЕ-2,5-14; ДКВр-2,5-
13; ДЕ-4-14;
ДЕВ-4-14.
КЕВ-4-14;
УСШ-2,5-
14СП;
КЕ-4-14;
ДКВр-4-13;
ДЕ-6,5-14; ДЕВ-6,5-14
ДЕ-10
-14(24); КЕВ-6,5-14;
КЕ-6,5
-14(24);
ДКВр-
6,5-13(23);
ДЕВ-10-14
ДЕ-10-
14(24); КЕВ-6,5-14;
КЕ-6,5
-14(24); ДКВр-
6,5-13(23); ДЕВ-10-14
КЕВ-10-
14;
ДКВр-
10-13
(23);
КЕ-10-
14(24); ДЕ-16-
14(24)
КЕВ-10-
14; ДКВр-10-
13(23); КЕ-10-
14(24);
ДЕ-16-
14(24)
ДКВр-20-
13(23); КЕВ-25-
14;
КЕ-25-
14(24)
ДКВр-20-
13(23);
ДЕ-25-
14
(15; 24)
