О переводе паровых котлов Е 1.0/0.9 на твердое топливо



В связи с подорожанием газа и других энергоносителей для большинства промышленных предприятий Украины очень остро стоит вопрос о переходе на более дешевые виды топлива (дрова, щепа, лузга, пеллеты, брикеты и др.).

Типоразмеров котлов Е 1.0/0.9 существует три типа:

  1. Котел Е 1.0/0.9 Г-3 – газ;
  2. Котел Е 1.0/0.9 М-3 – мазут или жидкое топливо;
  3. Котел Е 1.0/0.9 Р-3 – уголь.

Котел Е1/9 на твердом топливе (дровах, щепе, лузге, пеллетах) не выпускается. Очень часто недобросовестными или неквалифицированными продавцами предлагается для этих целей котел Е 1.0/0.9 Р-3. Но в паспорте и технической документации на котел определенно и четко указано:

1.3. Технические данные котлов Е 1.0/0.9 Р-3 на твердом топливо

Паропроизводительность, т/ч 1,0
Абсолютное давление, МПа (кгс/см²) 0,9 (9)
Температура уходящих газов, °С 320
Топливо Уголь каменный
Донецкий ГР, уголь
Ирша-Бородинский
Расчетный расход топлива, не более кг/ч:
Уголь каменный Донецкий
Уголь Ирша-Бородинский

147
211
Поверхность нагрева, м² 31,6
Объем, м³:
водяной
топочного пространства

1,05-1,1
1,98



При работе котла Е 1.0/0.9 Р-3 без предтопка на дровах, щепе, лузге, пеллете наблюдается низкая производительность, не больше 350-450 кг пара в час, невозможность набрать давление более 3 Атм, увеличенный расход топлива, неполное сгорание топлива, забивание недогоревшими остатками труб, воздуховодов, пожары в воздуховодах, прогорание труб и соответственно выход котла из строя за очень короткий период. Дело в том, что котел Е 1.0/0.9 Р-3 спроектирован для сжигания угля, а температура горения угля — 400-450 °С. Для такого топлива, как дрова, щепа, лузга, пеллеты требуется температура горения не менее — 800-850 °С для полноценного и полного сгорания топлива, а в топке котла создать такую температуру невозможно.

Таким образом для экономии топлива и эффективной работы на биотопливе рекомендуется устанавливать котел Е 1.0/0.9 в комплексе с твердотопливной горелкой (высокотемпературным предтопком), где благодаря высокой температуре сгорания топлива (температура в топке до 1100 °С) достигается высокая производительность котла — на сухих дровах 900 кг пара в час. При этом снижается расход топлива (пр. в 1,5 раза), вырастает производительность котла до 1000 кг пара, уменьшается закоксовка труб недогоревшими частями топлива, уменьшаются выбросы в атмосферу и др.

Потребление газа для производства 1 тонны пара ( при работе котла круглосуточно):

Потребление пеллет (древесина, лузга) для производства 1 тонны пара в час:

Потребление дров (куски 0,5 м) для производства 1 тонны пара в час:

О переводе паровых котлов Е 1.0/0.9 на твердое топливо

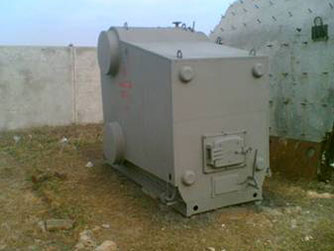

Котел Е 1.0/0.9 Р-3 для угля

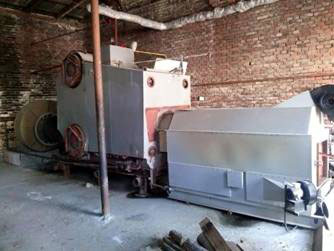

Котел на биотопливе, твердом топливе

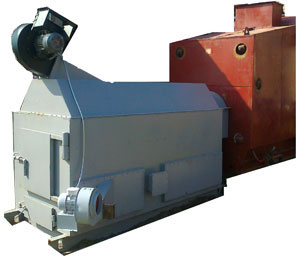

Котел Е 1.0/0.9 М-3 + твердотопливная горелка для дров, пеллет, брикет, щепы и др.
